УЗЕЛ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ (УУТЭ)
Одним из самых эффективных методов, позволяющим сократить нерациональное использование тепла, считается способ учета расхода тепловой энергии. Для этого используется специальный комплекс измерительных средств, который устанавливается на тепловых сетях – узел учета тепловой энергии.
Следует отметить, что сама по себе установка УУТЭ не является энергосберегающей технологией. Это скорее коммерческий шаг, однако, давая возможность пользователям тепловой сети контролировать параметры и расход тепловой энергии, такой метод стимулирует снижение потребления тепла, позволяет сэкономить денежные средства и спланировать экономию.
Поставщики тепловой энергии также используют тепловые узлы учета для контроля за потреблением. Это позволяет им своевременно выявлять утечки тепла и принимать соответствующие меры. При этом относительно высокая цена УУТЭ очень быстро окупается в виде сэкономленных денег.
Конструктивно узел учета тепловой энергии представляет собой комплект «модулей», установленных (врезанных) в трубопровод. По способу подключения горячего водоснабжения к потребителям тепловые узлы учета разделяются на:
- УУТЭ для закрытых систем, в которых вода используется лишь в качестве теплоносителя;
- УУТЭ для открытых систем, где водозабор воды может частично или полностью осуществляться для других нужд.
Узел учета тепла состоит из вычислителя тепла, приборов КИП, запорной арматуры, преобразователей расхода, тепла и давления. Иногда проектирование УУТЭ учитывает использование GSM-, GPRS-, Ethernet-контроллеров, дающих возможность осуществлять мониторинг показателей и состояния тепловой сети дистанционно.
Современный рынок предлагает множество систем учета тепла от разных производителей: Магика, КМ-5, SA-94, ВТК и др. Одним из самых простых в установке и эксплуатации, функциональных, надежных и долговечных считается узел учета тепловой энергии ВИСТ производства завода «Тепловизор».
Узел учета тепловой энергии ВИСТ, в зависимости от модификации, может использоваться не только в сетях водяного теплоснабжения, но и в системах холодного и горячего водоснабжения, в системах с изменением направления потока и с функцией переключения пределов измерения расхода тепла согласно заданного режима.
УЗЕЛ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ В ИТП, ЦТП
С повышением расценок на тепловую энергию приборы теплового учета стали все более востребованы. Места, где удобнее всего устанавливать УУТЭ – тепловые пункты, поэтому узел учета тепловой энергии на ЦТП или ИТП сегодня не редкость.

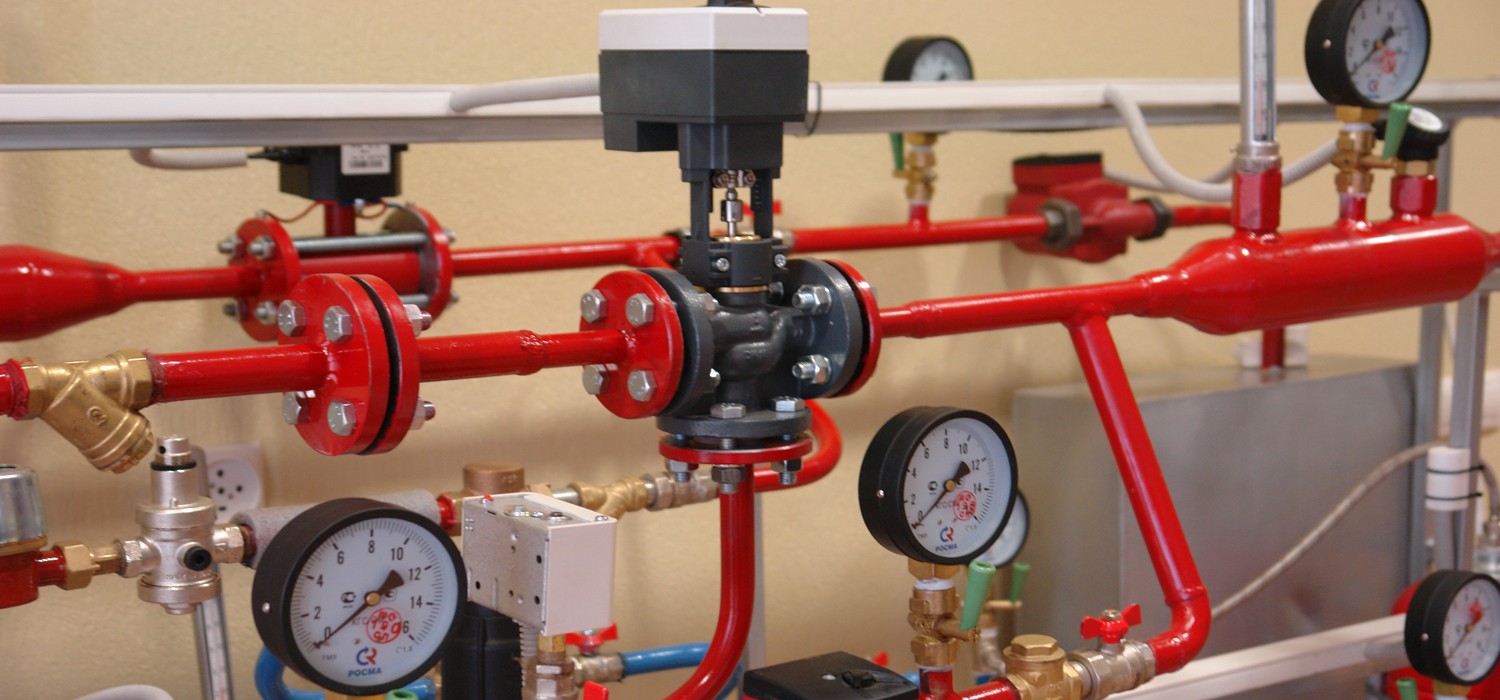

Используемый в ИТП УУТЭ, как правило, включает в себя следующие основные элементы:
- тепловычислитель;
- электромагнитный расходомер;
- термопреобразователь;
- преобразователь избыточного давления.
- приборы индикации и контроля температуры и давления;
- блоки питания расходомеров и других приборов;
- запорную арматуру.
Узел учета тепловой энергии на ИТП или ЦТП является частью сложной и разветвленной системы теплоснабжения. Их проектирование, монтаж и эксплуатация, включающая обслуживание УУТЭ, должны проводиться высококвалифицированным персоналом в полным соответствии с нормативными документами. Перед запуском в работу все тепловые пункты с УУТЭ должны получить допуск Ростехнадзора.
При отсутствии каких-либо недоделок, несоответствий, неточностей и замечаний Ростехнадзор после оформления необходимых документов выдает разрешение на ввод объекта в эксплуатацию. Однако, если по каким-то причинам в течении 3-месяцев тепловая установка не была подключена, разрешение на допуск аннулируется.
