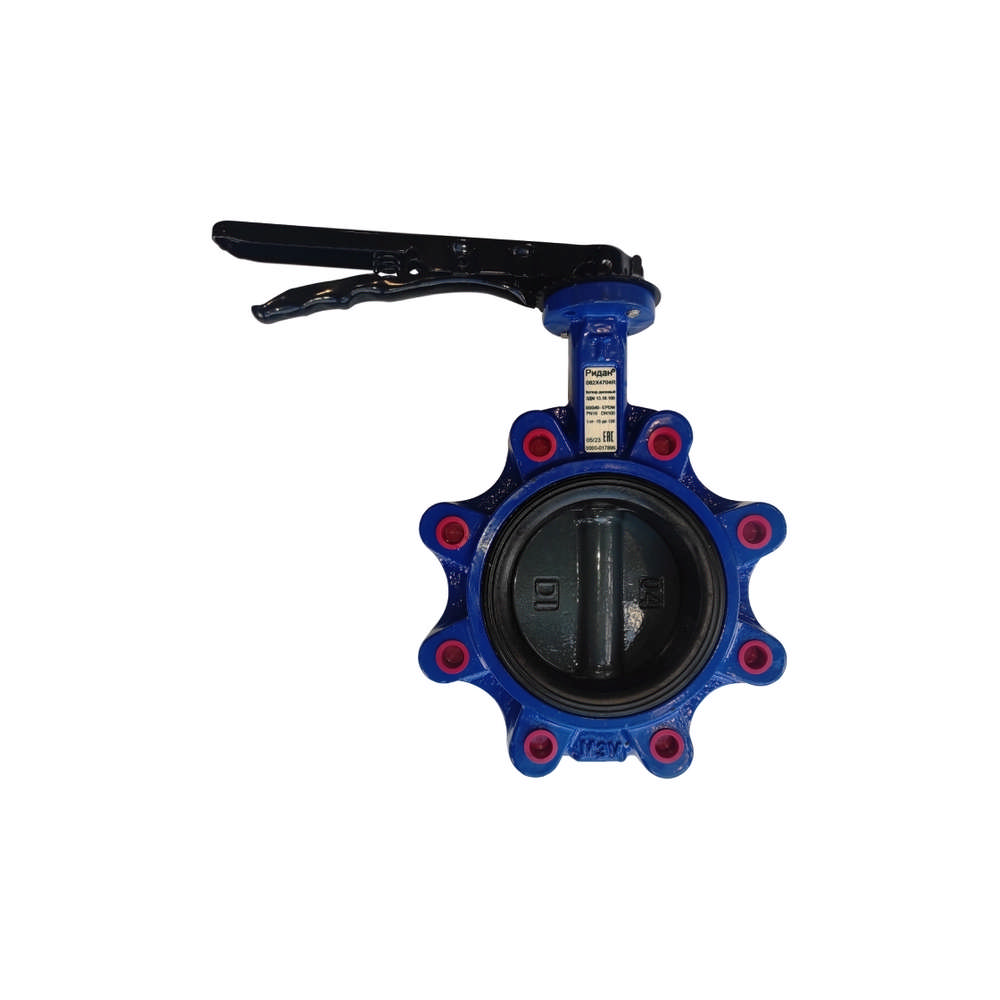

Ридан 082X4969R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25, DN300, с рукояткой, корпус чугун GGG40, диск нержавеющая сталь 316, уплотнение EPDM
Артикул:
082X4969R
188 312.36 руб.
Достаточно
Нашли дешевле? Предложим СКИДКУ!
В корзину
Характеристики
Рабочая среда
Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013)
Исполнение
с рукояткой
Материал корпуса
Высокопрочный чугун GGG40
Материал диска
нержавеющая сталь SS 316
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Характеристики
|
Рабочая среда
|
Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013) |
|
Исполнение
|
с рукояткой |
|
Материал корпуса
|
Высокопрочный чугун GGG40 |
|
Материал диска
|
нержавеющая сталь SS 316 |
|
Материал уплотнения
|
EPDM/NBR |
|
Гарантийные обязательства
|
Изготовитель/продавец гарантирует соответствие дисковых затворов типа ЗДМ техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы затворов дисковых типа ЗДМ при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
|
Номинальный диаметр (DN), мм
|
300 |
|
Номинальное давление (PN), бар
|
25 |
|
Температура рабочей среды, °С
|
от -15 до +120 |
|
Температура окружающей среды, °С
|
от -15 до +70 |
|
L, мм
|
78 |
|
Тип присоединения к трубопроводу
|
Резьбовые проушины |
|
Масса, кг, не более
|
42 |
|
C, мм
|
44 |
|
A, мм
|
283 |
|
B, мм
|
255 |
|
Герметичность затвора (объем протечки / класс герметичности)
|
ГОСТ 9544-2015 Класс А |
|
Максимальное рабочее давление среды при температуре +20С (Рр), бар
|
25 |
|
Дополнительные требования
|
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы |
|
Назначенный ресурс работы
|
2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию |
|
Условия транспортировки и хранения
|
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно |
|
ØE, мм
|
30 |
|
ØK, мм
|
430 |
|
nxM
|
16-M27 |
|
Комплектность
|
В комплект поставки входит:- затвор дисковый в комплекте с рукояткой; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме) |
|
Назначение изделия
|
Затворы дисковые типа ЗДМ модификации 03 и 05 (далее - затворы ) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы ЗДМ предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор ЗДМ не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство |
