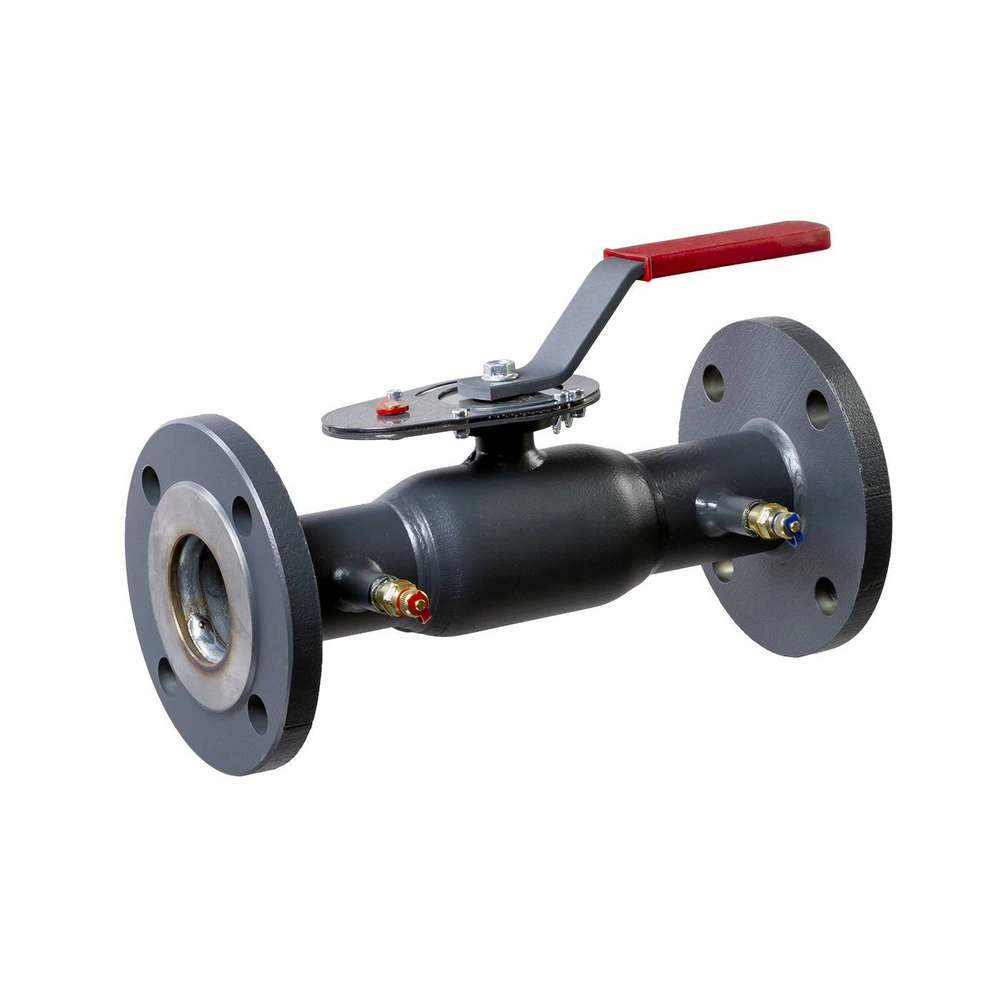

Ридан 065N9546GR — Клапан запорно-регулирующий RJIP BaBV3 Ду65 Ру25 фланцевый ГОСТ
Артикул:
065N9546GR
29 034.10 руб.
Достаточно
Нашли дешевле? Предложим СКИДКУ!
В корзину
Характеристики
Корпус
Сталь 20
Шар
Нержавеющая сталь
Уплотнение шара
ПТФЭ, армированный углеволокном
Пропускная способность
65
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Характеристики
|
Корпус
|
Сталь 20 |
|
Шар
|
Нержавеющая сталь |
|
Уплотнение шара
|
ПТФЭ, армированный углеволокном |
|
Пропускная способность
|
65 |
|
Гарантийные обязательства
|
Изготовитель/продавец гарантирует соответствие клапана техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапана – 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
|
Номинальный диаметр (DN), мм
|
65 |
|
Номинальное давление (PN), бар
|
25 |
|
Шток
|
Нержавеющая сталь |
|
L, мм
|
345 |
|
Масса, кг, не более
|
9,95 |
|
D, мм
|
70 |
|
A, мм
|
102 |
|
B, мм
|
76 |
|
H, мм
|
130 |
|
S, мм
|
202 |
|
PH среды
|
От 7 до10 |
|
N, мм
|
103 |
|
Соединения с трубопроводом
|
Фланцевое (FF) |
|
Сальниковое уплотнение
|
EPDM |
|
Рекомендуемый перепад давлений на клапане не более ΔР, бар
|
1 |
|
Перемещаемая среда
|
Вода, подготовленная для систем теплоснабжения, водогликолевые растворы до 50% |
|
W, мм
|
85 |
|
I, мм
|
83 |
|
M, мм
|
110 |
|
Температура перемещаемой среды Т, ºС
|
-20 … 150 |
|
F, мм
|
180 |
|
Комплектность
|
В комплект поставки входит:- клапан; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме) |
|
Назначение изделия
|
Запорно-регулирующий кран RJIP BaBV3 предназначен для оптимизации распределения потоков рабочей среды между системами теплопотребления в составе ИТП или ЦТП, а также для полного перекрытия трубопровода в случае необходимостиКласс герметичности – А по ГОСТ 9544. Запорно-регулирующий кран RJIP BaBV3 в основном предназначены для работы с водогликолевыми смесями с концентрацией гликоля до 50 % наружных и внутренних тепловых сетей при температуре теплоносителя от минус 20 до 150 °С, и с водой в контурах тепловых сетей в соответствии с требованиями к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е "Требования к качеству сетевой и подпиточной воды тепловых сетей". (жидкости группы 1 и 2 согласно ТР ТС 032/2013). Кран шаровой типа RJIP BaBV3 может быть установлен и эксплуатироваться при температуре окружающей среды от минус 20 °С при условии принятия мер, гарантирующих обеспечение режимов работы крана в пределах его технических характеристик. Самообжимная конструкция уплотнения шара, представляющая собой специальные пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую плотность прилегания к шару крана и оптимальный момент, требуемый для поворота шара. Клапаны изготовлены в соответствии с Техническими условиями ТУ 28.14.11-005-51824620-2023 "Клапаны запорно-регулирующие тип RJIP BaBV (RJiP BaBV)" |
