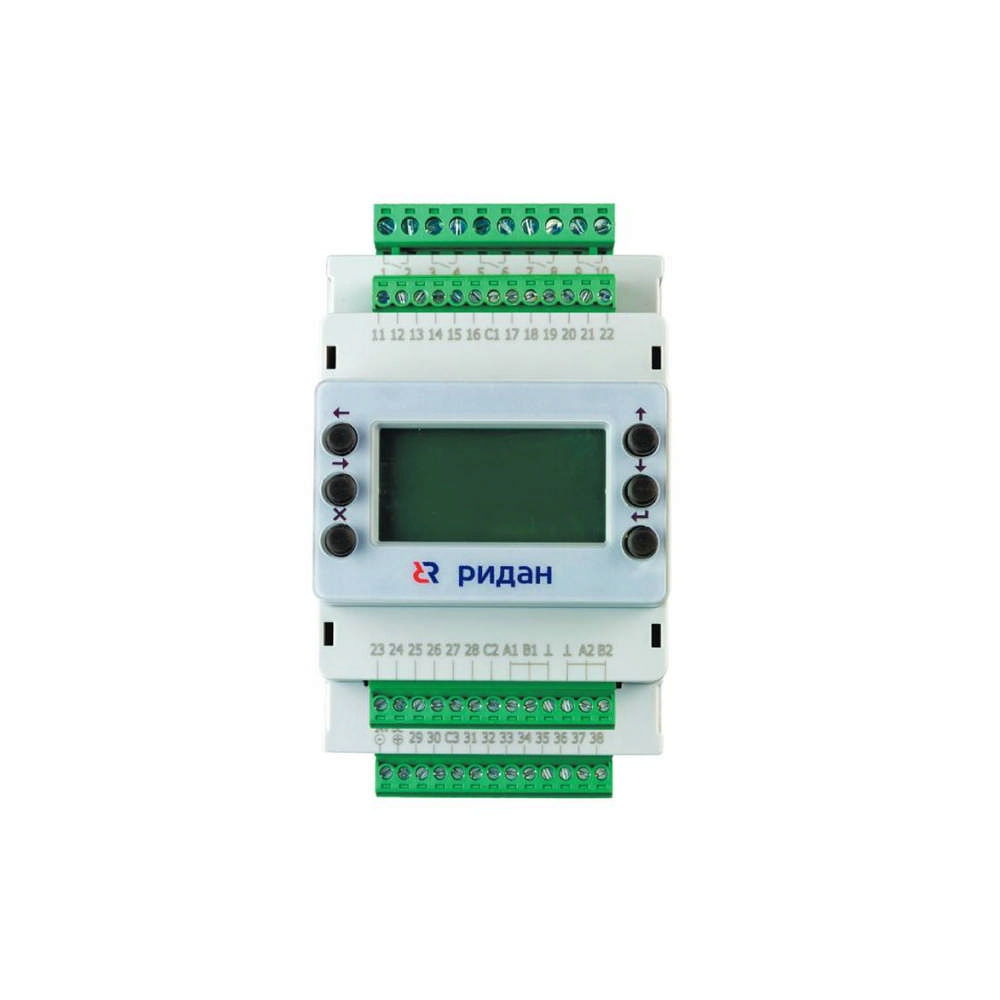

Ридан 087H3701R — Контроллер ECL-3R ММ, напряжение питания 24V DC
Артикул:
087H3701R
90 115.99 руб.
Достаточно
Нашли дешевле? Предложим СКИДКУ!
В корзину
Характеристики
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие изделия техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. Производитель не несет ответственности за дефекты и неисправности изделия, возникшие в результате: некорректного электрического подключения; несоблюдения правил транспортировки, хранения, эксплуатации или в случае неправильной установки; неправильных действий, использования изделия не по назначению; механических воздействий, действия обстоятельств непреодолимой силы (таких как пожар, наводнение, землетрясение и др.) или влияния случайных внешних факторов (и пр.); бросков напряжения в электрической сети; неисправностей, вызванных ремонтом; повреждений, вызванных попаданием на поверхность печатной платы изделия посторонних предметов, веществ, жидкостей, насекомых и т.д.; внешних дефектов (явные механические повреждения, трещины, сколы печатной платы, сломанные контакты разъемов). Ни при каких обстоятельствах Производитель и представитель Производителя не несет ответственности за любые убытки, включая потерю прибыли и другие случайные, последовательные или косвенные убытки, возникшие вследствие некорректных действий по монтажу, сопровождению, эксплуатации либо связанных с производительностью, выходом из строя или временной неработоспособностью изделия
IP
31
Потребляемая мощность, ВА
5
Напряжение питания, В
24V DC
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Характеристики
|
Гарантийные обязательства
|
Изготовитель/продавец гарантирует соответствие изделия техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. Производитель не несет ответственности за дефекты и неисправности изделия, возникшие в результате: некорректного электрического подключения; несоблюдения правил транспортировки, хранения, эксплуатации или в случае неправильной установки; неправильных действий, использования изделия не по назначению; механических воздействий, действия обстоятельств непреодолимой силы (таких как пожар, наводнение, землетрясение и др.) или влияния случайных внешних факторов (и пр.); бросков напряжения в электрической сети; неисправностей, вызванных ремонтом; повреждений, вызванных попаданием на поверхность печатной платы изделия посторонних предметов, веществ, жидкостей, насекомых и т.д.; внешних дефектов (явные механические повреждения, трещины, сколы печатной платы, сломанные контакты разъемов). Ни при каких обстоятельствах Производитель и представитель Производителя не несет ответственности за любые убытки, включая потерю прибыли и другие случайные, последовательные или косвенные убытки, возникшие вследствие некорректных действий по монтажу, сопровождению, эксплуатации либо связанных с производительностью, выходом из строя или временной неработоспособностью изделия |
|
IP
|
31 |
|
Потребляемая мощность, ВА
|
5 |
|
Напряжение питания, В
|
24V DC |
|
Диапазон допустимого напряжения
|
18-36 |
|
Дисплей и клавиатура
|
Монохромный Жки 192*64 точки с подсветкой, 6 кнопок |
|
RS-485
|
2 шт |
|
EAN13 (Single-pack)
|
4680580031708 |
|
Масса нетто, кг
|
0.3 |
|
RTC - часы реального времени
|
Резервное питание от встроенного аккумулятора не менее 28 дней |
|
Температура окружающей среды (режим работы)
|
+7…+55 |
|
Температура окружающей среды (хранение/транспортировка), °C
|
-20…+60 |
|
Звуковой сигнал
|
Диммер |
|
Назначение изделия
|
Контроллеры серии ECL3R MM (Модуль Мониторинга) предназначены для использования в системах автоматизации и диспетчеризации технологических процессов ЖКХ. ММ поддерживает наиболее распространенные типы датчиков и отличается гибкостью в настройке входов. Графический интерфейс ММ позволяет легко изменять конфигурацию входов контроллера под требования приложения. Для удобства пользователя на всех входах контроллера предусмотрена индивидуальная нормализация считываемых показаний с выбором подходящих единиц измерения для отображения на дисплее. По умолчанию токовые входы сконфигурированы под датчики давления 4-20мА с показаниями в атмосферах (0-16бар); на входах по напряжению (0-10В) значения пересчитываются в проценты (0-100%). Поддерживается большое количество (до 24шт) дискретных датчиков типа сухой контакт — часть из них подключается на соответ ствующие клеммы контроллера напрямую (DI), часть через цепь блока питания (DI 24В). Дополнительно в ММ предусмотрено управление пятью встроенными электромагнитными реле (3А@220В) — с дисплея контроллера или дистанционно через диспетчеризацию. ММ оснащен двумя портами RS-485, которые могут быть использованы для подключения к контроллеру визуальной панели оператора или для интеграции контроллера в систему диспетчеризации по протоколу Modbus RTU.Функции ECL3R MM: • Считывание и обработка следующих типов входных сигналов: – токовый (4-20мА) – напряжение (0-10В пост. тока) – температура (Pt1000) – сухой контакт (без подачи напряжения — DI, и под напряжением 24В пост.тока — DI 24В). • Настройка входов по типам сигналов с дисплея • Настройка фильтрации и пересчета сигналов на входах (нормализация) • Выбор единиц измерения для отображения показаний на дисплее • Возможность управления 5 э/м реле с дисплея контроллера или удаленно через диспетчеризацию • Интеграция в систему диспетчеризации через два серийных порта RS-485 |
