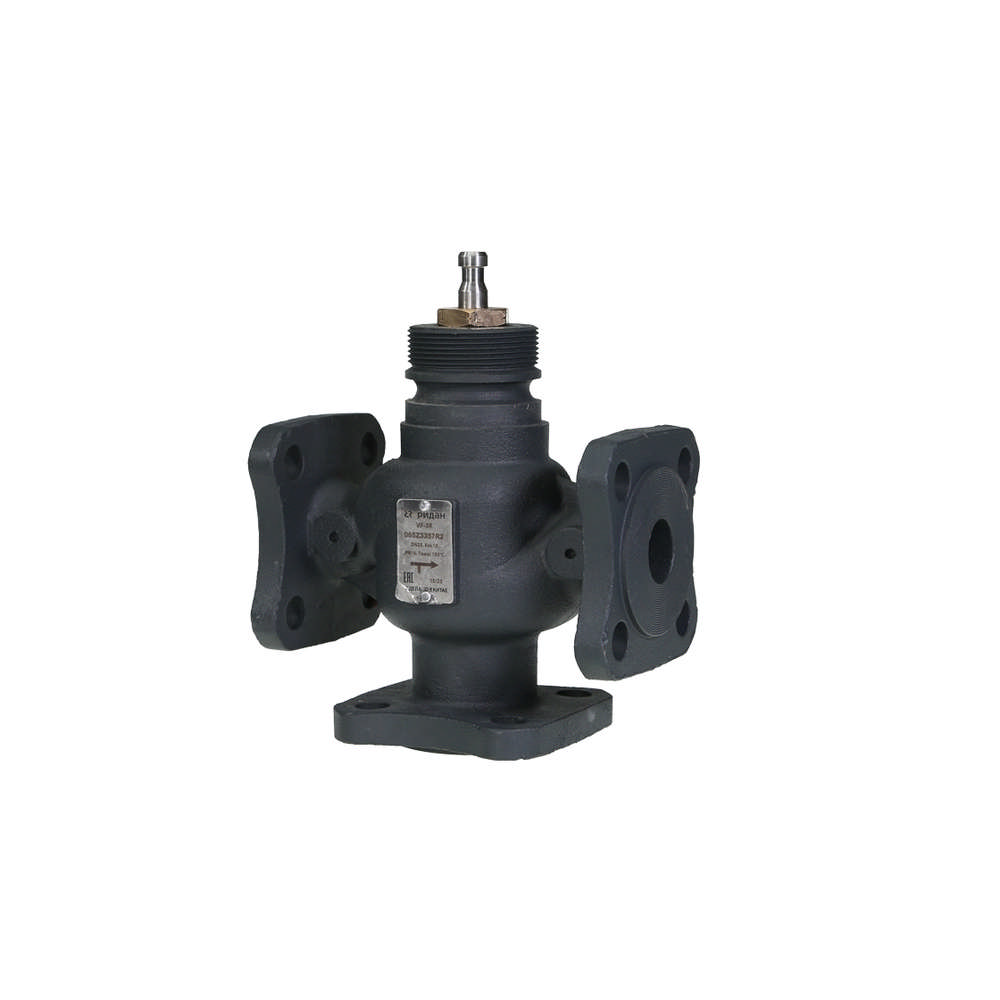

Ридан 065Z3356R2 — Клапан регулирующий фланцевый VF-3R PN16, DN20, Kvs 6,3 (новый корпус, квадратные фланцы)
Артикул:
065Z3356R2
85 253.73 руб.
Достаточно
Нашли дешевле? Предложим СКИДКУ!
В корзину
Характеристики
Рабочая среда
вода или 50% водный раствор гликоля
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Пропускная способность
6,3
Динамический диапазон регулирования
Более 50:1
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Характеристики
|
Рабочая среда
|
вода или 50% водный раствор гликоля |
|
Корпус
|
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10) |
|
Пропускная способность
|
6,3 |
|
Динамический диапазон регулирования
|
Более 50:1 |
|
Гарантийные обязательства
|
Изготовитель/продавец гарантирует соответствие VF-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации. Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства |
|
Номинальный диаметр (DN), мм
|
20 |
|
Номинальное давление (PN), бар
|
16 |
|
Температура рабочей среды, °С
|
-5 …130°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока |
|
Шток
|
Нержавеющая сталь |
|
Запорный элемент (шар, диск, золотник)
|
Нержавеющая сталь |
|
L, мм
|
160 |
|
H5, мм
|
42 |
|
Тип присоединения к трубопроводу
|
Фланцевое, PN=16 бар по стандарту EN 1092-2 |
|
Масса, кг, не более
|
5,95 |
|
Климатическое исполнение
|
Категория 3 по ГОСТ 15150-69 |
|
Уплотнение
|
PTFE, EPDM |
|
D, мм
|
105 |
|
Герметичность затвора (объем протечки / класс герметичности)
|
0,01%Kvs |
|
H, мм
|
143 |
|
Коэффициент начала кавитации
|
0,5 |
|
Седло
|
Нержавеющая сталь |
|
Вид привода или регулирующего блока
|
ARV(E)–1000R |
|
EAN (single-pack)
|
4680580000000 |
|
k, мм
|
75 |
|
n
|
4 |
|
Золотник, седло и шпиндель
|
Нержавеющая сталь |
|
h, mm
|
66 |
|
H’, мм
|
396 |
|
Ход шток, мм
|
13 |
|
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
|
преодалеваемый электроприводом при закрытии клапана:4 бар |
|
Комплектность
|
В комплект поставки входит:- клапан регулирующий седельный типа VF-3R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме) |
|
Назначение изделия
|
VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами ARV(E)–1000R (DN 15–50) в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя |
