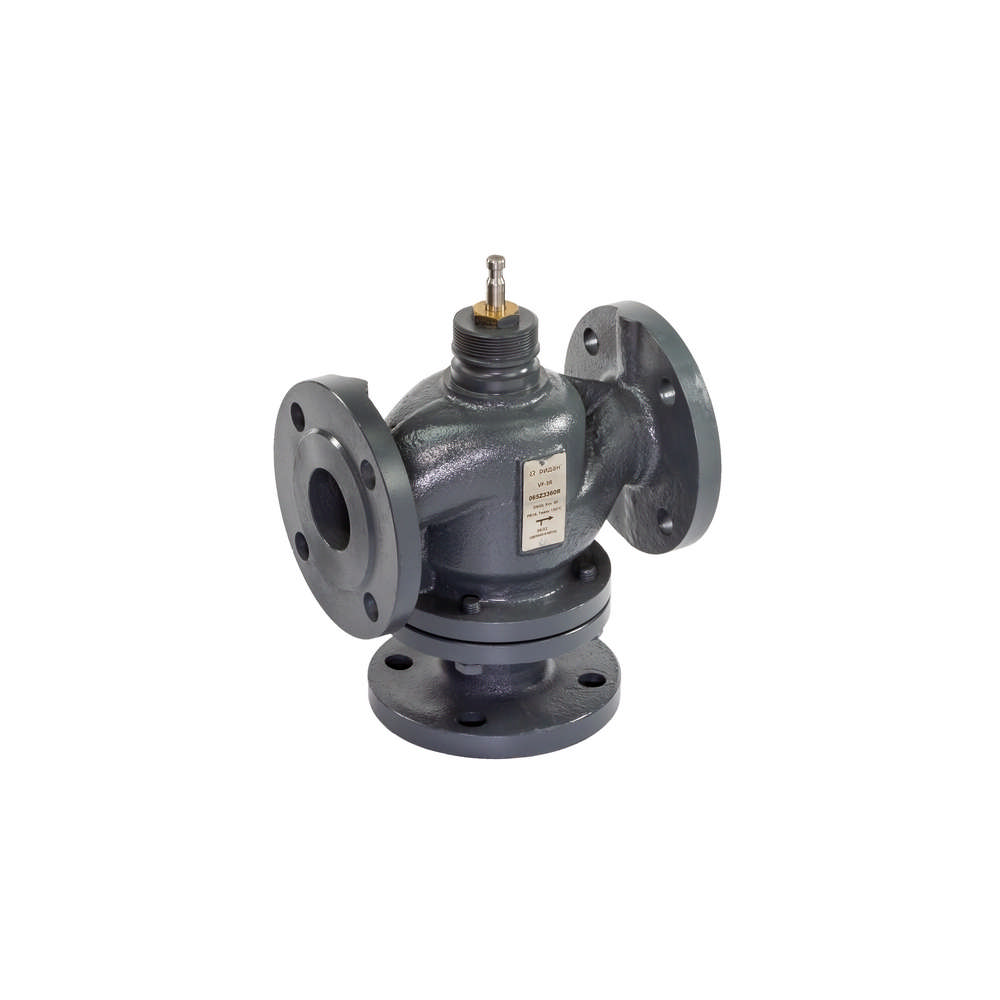

Ридан 065B4250R — Клапан регулирующий фланцевый VF-3R PN16, DN250, Kvs 630, трехходовой смешиваемый, седельный
Артикул:
065B4250R
1 409 564.61 руб.
Достаточно
Нашли дешевле? Предложим СКИДКУ!
В корзину
Характеристики
Рабочая среда
вода или 50% водный раствор гликоля
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Пропускная способность
630
Динамический диапазон регулирования
>50 : 1
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Характеристики
|
Рабочая среда
|
вода или 50% водный раствор гликоля |
|
Корпус
|
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10) |
|
Пропускная способность
|
630 |
|
Динамический диапазон регулирования
|
>50 : 1 |
|
Характеристика регулирования
|
проход А-АВ: логарифмическая; проход В-ВА: линейная |
|
Гарантийные обязательства
|
Изготовитель/продавец гарантирует соответствие VF-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации. Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства |
|
Номинальный диаметр (DN), мм
|
250 |
|
Номинальное давление (PN), бар
|
16 |
|
Температура рабочей среды, °С
|
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока |
|
Шток
|
Нержавеющая сталь |
|
H2, мм
|
392 |
|
L, мм
|
622 |
|
H5, мм
|
248 |
|
Ход штока, мм
|
40 |
|
Тип присоединения к трубопроводу
|
Фланцы, РN = 16 бар, по EN1092-2 |
|
Масса, кг, не более
|
163 |
|
Климатическое исполнение
|
Категория 3 по ГОСТ 15150-69 |
|
Уплотнение
|
PTFE, FPM |
|
D, мм
|
405 |
|
Герметичность затвора (объем протечки / класс герметичности)
|
Не более 0,01% от kvs |
|
H, мм
|
536 |
|
Коэффициент начала кавитации
|
0,21 |
|
Вид привода или регулирующего блока
|
ARV(E)–1000R (DN 15–50); AMV(E)–1800R (DN 15-80); AMV(E)–3000R (DN 65–150); AMV(E)–6500R (DN 100–250);AMV(E)–10KR (DN 100–300) |
|
EAN (single-pack)
|
5702420000000 |
|
Конус
|
Нержавеющая сталь |
|
PH среды
|
Мин. 7 , Макс 10 |
|
k, мм
|
355 |
|
n
|
12 |
|
h, mm
|
66 |
|
H’, мм
|
1013 |
|
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
|
1,2 (2,5) бара; |
|
Комплектность
|
В комплект поставки входит:- клапан регулирующий седельный типа VF-3R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме) |
|
Назначение изделия
|
VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптерас электроприводами: • ARV(E)–1000R (DN 15–50) • AMV(E)–1800R (DN 15-80) • AMV(E)–3000R (DN 65–150) • AMV(E)–6500R (DN 100–250) • AMV(E)–10KR (DN 100–300) в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя |
