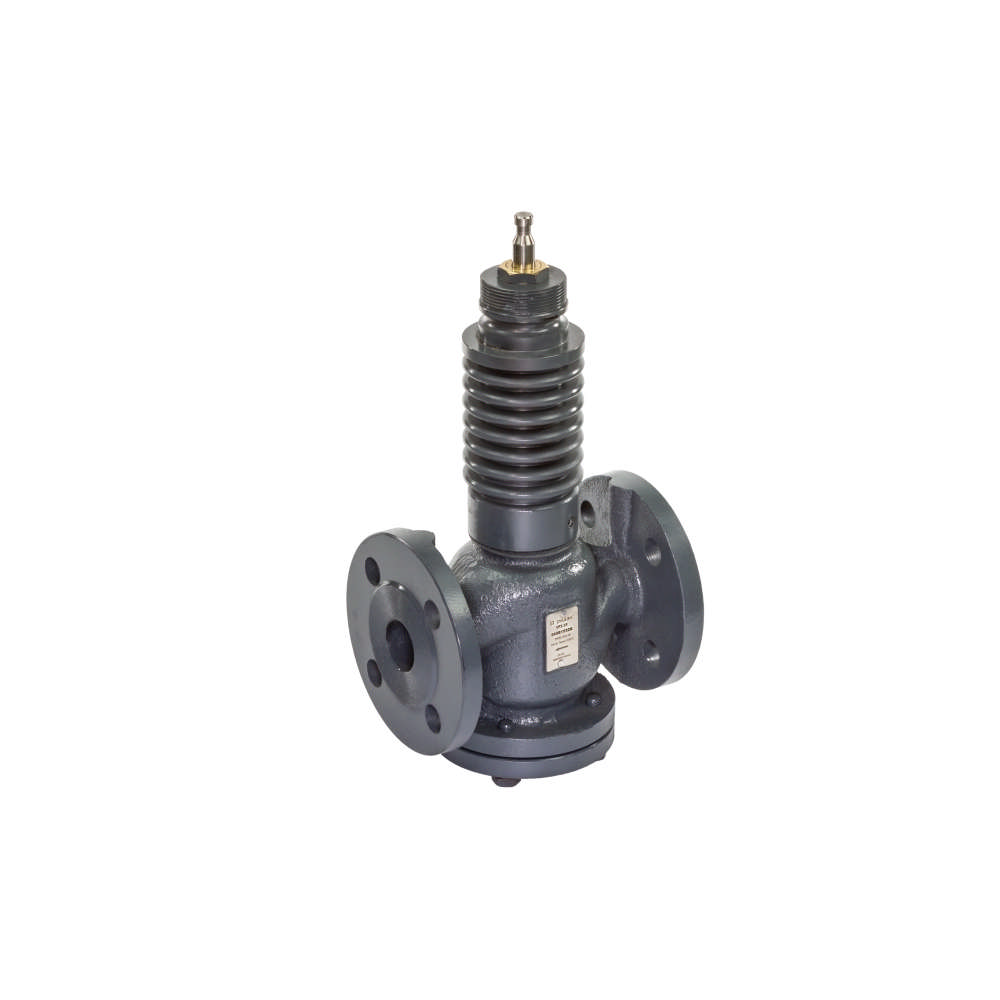

Клапан 065B3400R — Регулирующий фланцевый Ридан VFS-2R PN16, DN100, Kvs 160, Tmax 220 ?, двухходовой, седельный
Артикул:
065B3400R
244 398.58 руб.
Достаточно
Нашли дешевле? Предложим СКИДКУ!
В корзину
Характеристики
Рабочая среда
Вода или 50% водный раствор гликоля/ Водяной пар (при ?Ркл. = 8 бар)
Пропускная способность
160
Динамический диапазон регулирования
>50:1
Характеристика регулирования
Логарифмическая
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Характеристики
|
Рабочая среда
|
Вода или 50% водный раствор гликоля/ Водяной пар (при ?Ркл. = 8 бар) |
|
Пропускная способность
|
160 |
|
Динамический диапазон регулирования
|
>50:1 |
|
Характеристика регулирования
|
Логарифмическая |
|
Гарантийные обязательства
|
Изготовитель/продавец гарантирует соответствие VFS-2R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации. Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства |
|
Номинальный диаметр (DN), мм
|
100 |
|
Номинальное давление (PN), бар
|
16 |
|
Температура рабочей среды, °С
|
220 |
|
H1,мм
|
145 |
|
L, мм
|
350 |
|
H5, мм
|
99 |
|
Ход штока, мм
|
40 |
|
Тип присоединения к трубопроводу
|
Фланцы по ISO 7005-2 |
|
Масса, кг, не более
|
29 |
|
Климатическое исполнение
|
Категория 3 по ГОСТ 15150-69 |
|
Уплотнение
|
PTFE, FPM |
|
D, мм
|
220 |
|
Герметичность затвора (объем протечки / класс герметичности)
|
?0,01 |
|
H, мм
|
247 |
|
Вид привода или регулирующего блока
|
AMV(E)–3000R |
|
EAN (single-pack)
|
5702420000000 |
|
k, мм
|
180 |
|
Золотник, седло и шпиндель
|
Нержавеющая сталь |
|
Корпус и крышка
|
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10) |
|
h, mm
|
66 |
|
n, шт
|
8 |
|
Комплектность
|
В комплект поставки входит:- клапан регулирующий седельный VFS-2R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме) |
|
Назначение изделия
|
VFS-2R – клапан регулирующий, седельный, фланцевый, с разгрузкой по давлению (для DN65-200), предназначен для применения без адаптера с электроприводами:• AMV(E)–1800R (DN 15–80); • AMV(E)–3000R (DN 100–200); в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя (вода/50 %-й раствор гликоля/пар) проходящего через него и получения необходимой температуры теплоносителя для потребителя |
