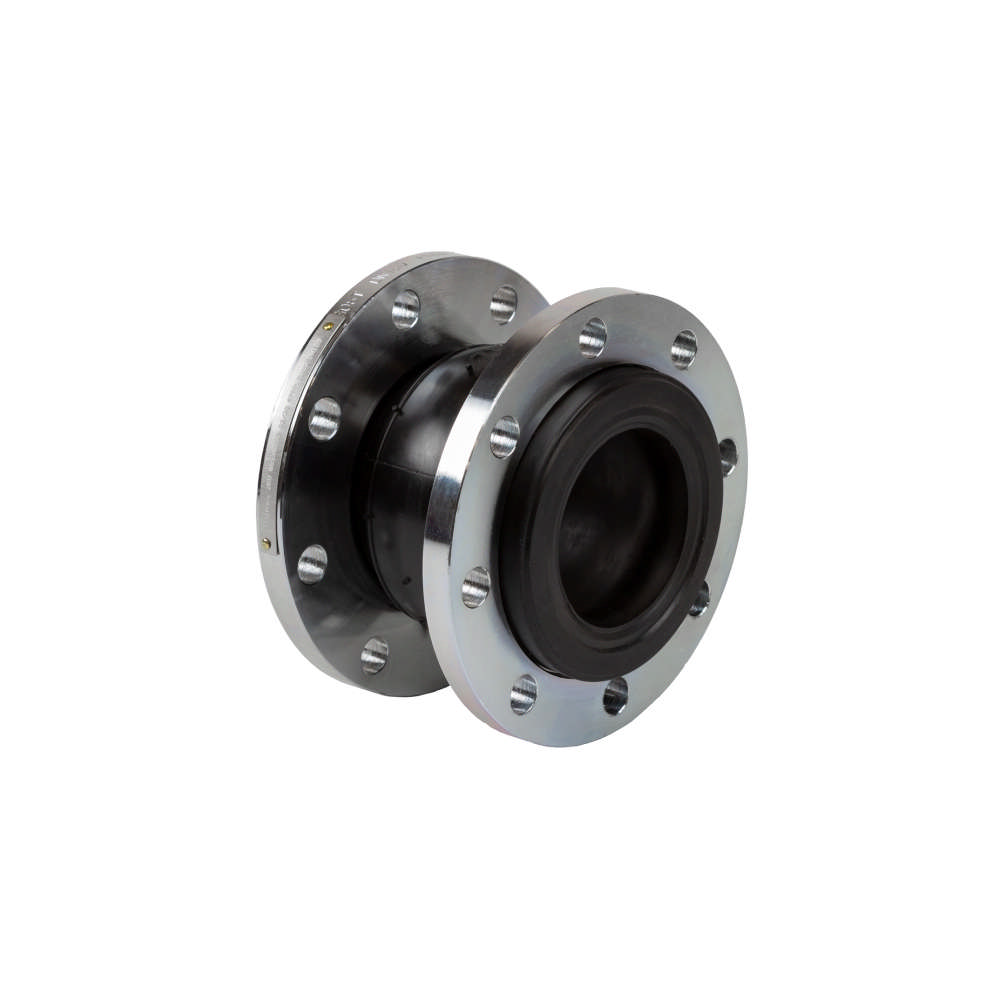

Ридан 082X9043R — Гибкая антивибрационная вставка ZKV EPDM PN10, DN450
Артикул:
082X9043R
157 422.75 руб.
Достаточно
Нашли дешевле? Предложим СКИДКУ!
В корзину
Характеристики
Рабочая среда
вода, горячая вода, питьевая вода, гликолевые растворы до 50%(жидкости группы 1 и 2 согласно ТР ТС 032/2013)
Исполнение
EPDM
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие гибких вставок ZKV техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы гибких вставок при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
Номинальный диаметр (DN), мм
450
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Характеристики
|
Рабочая среда
|
вода, горячая вода, питьевая вода, гликолевые растворы до 50%(жидкости группы 1 и 2 согласно ТР ТС 032/2013) |
|
Исполнение
|
EPDM |
|
Гарантийные обязательства
|
Изготовитель/продавец гарантирует соответствие гибких вставок ZKV техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы гибких вставок при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
|
Номинальный диаметр (DN), мм
|
450 |
|
Температура рабочей среды, °С
|
от -20 до +100 |
|
Температура окружающей среды, °С
|
от -20 до +70 |
|
L, мм
|
255 |
|
Тип присоединения к трубопроводу
|
Фланцевое |
|
Масса, кг, не более
|
70 |
|
Дополнительные требования
|
При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки |
|
Условия транспортировки и хранения
|
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно |
|
Номинальное давление (PN),бар
|
10 |
|
Ответные фланцы (обеспечиваются силами заказчика)
|
По ГОСТ 33259-2015, исполнение В, тип 11 |
|
Требуемое количество комплектов контрольных стержней, шт
|
2 |
|
Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар
|
3,1 |
|
Гибкий элемент
|
EPDM/ каучук, армированный нейлоновой нитью |
|
Пространственное монтажное положение
|
Любое |
|
Момент затяжки крепежа на фланцах вставки при установке, Н*м
|
1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 60 Н*м; 3 этап- протянуть динамометрическим ключом с моментом 120 Н*м |
|
Диапазон рабочих давлений, бар
|
до 10 бар (без вакуума) - см. Диаграмму "Температура-Давление" в Руководстве по эксплуатации |
|
Код комплекта контрольных стержней (поставляются отдельно под заказ)
|
082X9013R |
|
Комплектность
|
В комплект поставки входит:- гибкая вставка в сборе; - упаковочная коробка; Комплект контрольных стержней* (не входит в комплект поставки гибких вставок, поставляются по заказу): - 2 стержня; - 4 фасонные детали; - 4 гайки; - 4 прокладки (резина); - 4 шайбы. * для гибких вставок (от DN200 до DN600 следует применять 2 комплекта контрольных стержней на одну вставку) |
|
Назначение изделия
|
Гибкие вставки типа ZKV (далее - гибкие вставки или вставки) применяются в системах питьевого водоснабжения, хозяйственно-бытовой канализации, в системах теплоснабжения и в промышленных системах и служат для уменьшения шумов и для предотвращения передачи механических вибраций по трубопроводным системам (например, от насосного оборудования).Гибкие вставки не являются средством обеспечения пожарной безопасности. По запросу для гибких вставок поставляется комплект контрольных стержней, который используется в целях ограничения предельных деформаций вставки. При выборе материалов применяемых гибких вставок следует пользоваться общими данными по их стойкости к рабочим средам и воздействию внешних факторов. Рекомендуем запрашивать о применимости гибких вставок в каждом случае. Рабочие среды: вода ГВС, ХВС, водные растворы с концентрацией гликоля до 50 %, вода наружных и внутренних тепловых сетей, в соответствии с требованиями к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е "Требования к качеству сетевой и подпиточной воды тепловых сетей" |
