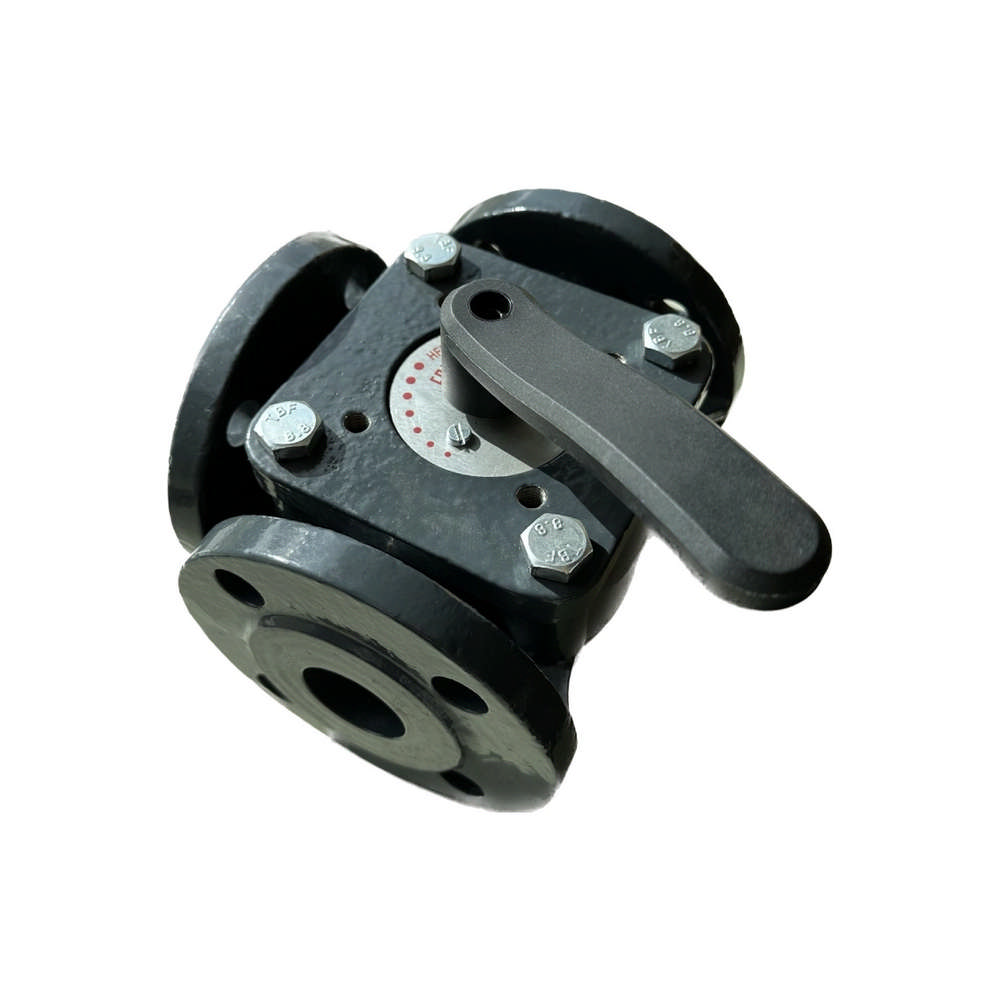

Ридан 065Z0435R — Клапан регулирующий поворотный HFE-3R DN100, Kvs 225, чугун, фланцевый, Тмакс - 110 ?, PN6
Артикул:
065Z0435R
63 265.71 руб.
Достаточно
Нашли дешевле? Предложим СКИДКУ!
В корзину
Характеристики
Рабочая среда
вода или 50% водный раствор гликоля
Корпус
Серый чугун EN-GJL-250 (GG25)
Пропускная способность
225
Характеристика регулирования
Линейная
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Характеристики
|
Рабочая среда
|
вода или 50% водный раствор гликоля |
|
Корпус
|
Серый чугун EN-GJL-250 (GG25) |
|
Пропускная способность
|
225 |
|
Характеристика регулирования
|
Линейная |
|
Гарантийные обязательства
|
Изготовитель/продавец гарантирует соответствие клапана регулирующего типа HFE-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана регулирующего типа HFE-3R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах |
|
Номинальный диаметр (DN), мм
|
100 |
|
Номинальное давление (PN), бар
|
6 |
|
Температура рабочей среды, °С
|
2-110 |
|
Запорный элемент (шар, диск, золотник)
|
Латунная отливка CuZn36Pb2As (BrassDZR,CW602N) |
|
L₁, мм
|
133 |
|
H₁, мм
|
177 |
|
L, мм
|
265 |
|
Тип присоединения к трубопроводу
|
Фланцы, PN=6 бар |
|
Масса, кг, не более
|
23,7 |
|
Климатическое исполнение
|
Категория 3 по ГОСТ 15150-69 |
|
Уплотнение
|
EPDM |
|
D, мм
|
18 |
|
B, мм
|
105 |
|
Герметичность затвора (объем протечки / класс герметичности)
|
При разделение- неболее 0,75% потока; при смешении- не более 1,5% потока |
|
H, мм
|
228 |
|
Вид привода или регулирующего блока
|
AMB-162R |
|
EAN (single-pack)
|
4680580000000 |
|
PH среды
|
Мин. 7 , Макс 10 |
|
n
|
4 |
|
DC, мм
|
170 |
|
EAN (multi-pack)
|
- |
|
Количество (multi-pack)
|
- |
|
Крутящий момент при PN, Нм
|
10 |
|
Комплектность
|
В комплект поставки входит:- клапан регулирующий типа HFE-3R; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме) |
|
Назначение изделия
|
Клапаны регулирующие типа HFE-3R предназначены для применения в системах теплоснабжения, где допускается некоторая протечка теплоносителя через закрытый клапан, и нет необходимости в обеспечении точных характеристик регулирования. Клапаны HFE-3R можно использовать совместно с приводами электрическими редукторными AMB-162R.Примеры применения: Характеристика регулирования |
