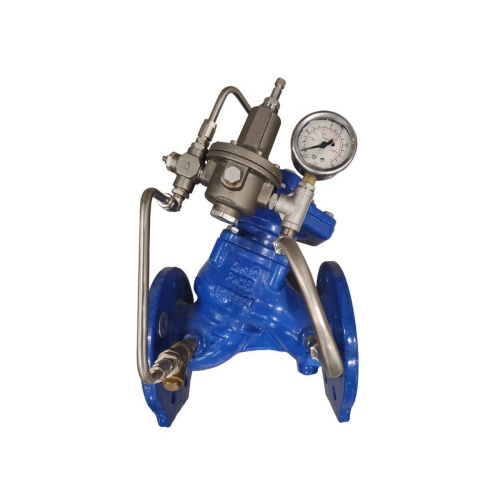

Ридан C101-R 082X6100R — Регулятор давления «после себя» в сборе DN50, PN16 (диапазон настройки: 0,5...8 бар)
Артикул:
082X6100R
227 448.67 руб.
Достаточно
Нашли дешевле? Предложим СКИДКУ!
В корзину
Характеристики
Рабочая среда
Вода техническая, систем отопления, систем питьевого и горячего водоснабжения
Максимальный расход
45
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие регуляторов давления типа С-101R техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов регулирующих типа С101-R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
Номинальный диаметр (DN), мм
50
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Характеристики
|
Рабочая среда
|
Вода техническая, систем отопления, систем питьевого и горячего водоснабжения |
|
Максимальный расход
|
45 |
|
Гарантийные обязательства
|
Изготовитель/продавец гарантирует соответствие регуляторов давления типа С-101R техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов регулирующих типа С101-R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах |
|
Номинальный диаметр (DN), мм
|
50 |
|
Номинальное давление (PN), бар
|
16 |
|
Температура рабочей среды, °С
|
от +1 до +80 |
|
Температура окружающей среды, °С
|
от +1 до +40 |
|
L, мм
|
203 |
|
Тип присоединения к трубопроводу
|
Фланцевое |
|
Масса, кг, не более
|
13 |
|
Герметичность затвора (объем протечки / класс герметичности)
|
ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) |
|
H, мм
|
340 |
|
Примечание*
|
Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление |
|
Возможные диапазоны настроек задающего клапана импульсной арматуры, бар
|
От 0,5 бар до 8 бар |
|
Минимальный расход* через клапан, м³/ч
|
0,5 |
|
h., мм
|
250 |
|
Kv, куб.м/ч
|
65 |
|
Ширина В (перпендикулярно плоскости эскиза), мм
|
162 |
|
Комплектность
|
В комплект поставки входит:- регулятор в сборе с импульсной арматурой; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме) |
|
Назначение изделия
|
Регулятор давления “после себя” тип С101-R (далее – регулятор ) предназначен для регулирования и поддержания сниженного давления в части системы, расположенной, после регулятора, на заданной величине независимо от колебаний давления до регулятора и расхода через него.Область применения: - снижение давление от источника, расположенного на высоте, от которого вода поступает за счет гравитации; - снижение давления в трубопроводе до заданного значения в пределах выбранного диапазона; - снижение рабочего давления после насоса при слишком большом напоре; - используется в системах ирригации. Не предназначен для применения в установках водяного и пенного пожаротушения автоматических систем пожаротушения. Пример применения регулятора «после себя» типа C101-R. A – регулятор давления; 1 – Запорная арматура байпасного трубопровода (обводной трубопровод рекомендуется) 2а; 2б – Запорная арматура основного трубопровода (обязательно) 3– фильтр (Фильтр рекомендуется. В случае, когда в среде возможно наличие твердых частиц более 2 мм или высокая концентрация примесей - фильтр обязателен) 4– автоматический воздухоотводчик (рекомендуется) Выбор регулятора С101-R Для правильного выбора типоразмера регулятора и во избежание нежелательных явлений (шум, чрезмерное изнашивание, низкое качество регулирования), возникающих, вследствие выбора регулятора слишком большого (или слишком малого) размера, следует учитывать диапазон расхода через регулятор. При необходимости регулирования давления в системе в широким диапазоне переменного расхода жидкости рекомендуется использовать параллельную установку двух или более регуляторов. Потери давления при проходе рабочей среды через регулятор могут быть определены по диаграмме: Диаграмма потерь давления в полностью открытом регуляторе или рассчитаны по формуле: Диаграмма зависимости коэффициента пропускной способности K от степени открытия регулятор |
