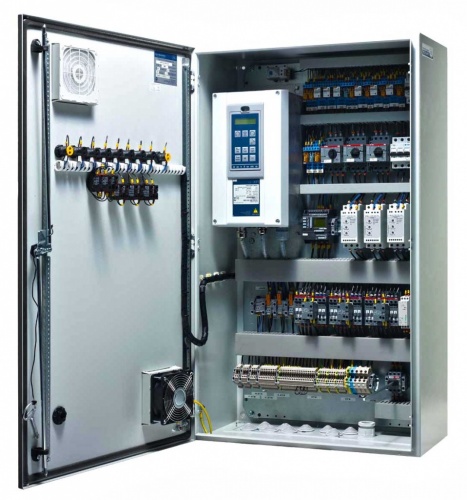

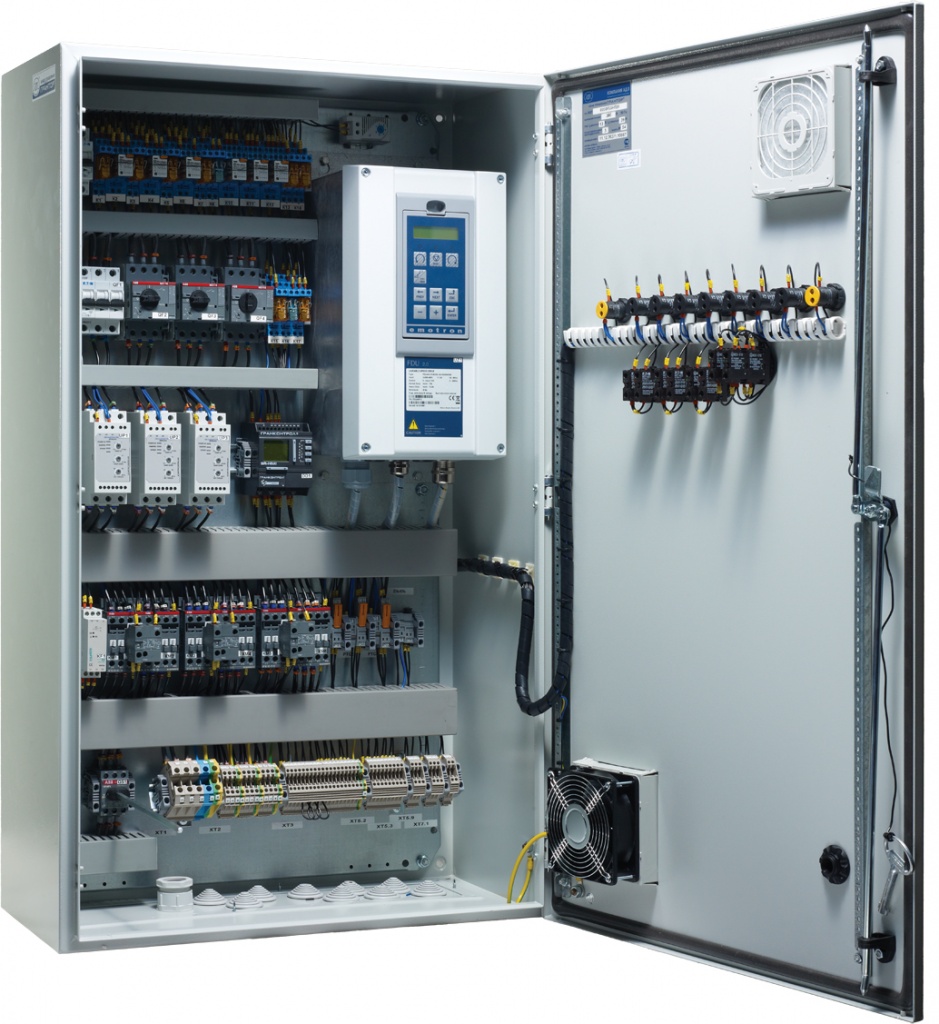

Станция управления АСУ

Описание

ОСНОВНЫМИ ФУНКЦИЯМИ АВТОМАТИЧЕСКОЙ СТАНЦИИ УПРАВЛЕНИЯ ЯВЛЯЮТСЯ:
поддержание заданного значения давления на выходе группы насосных агрегатов;
контроль над работой насосов и переключение на резервный насос при аварии рабочего насосного агрегата;
автоматическое подключение второго и так далее до пятого насосного агрегата в случае нехватки производительности одного или нескольких насосных агрегатов;
автоматическое чередование насосов обеспечивает равномерную временную наработку насосов;
управление и мониторинг параметров станции осуществляется при помощи сенсорной панели оператора;
диспетчеризация осуществляется посредством Ethernet с помощью бесплатного ПО Контар АРМ;
защитные функции насосной станции включают в себя защиту от сухого хода насосов, защиту трубопроводов от гидравлического удара, защиту от перегрузки и короткого замыкания на выходе преобразователя частоты и так далее;
данная станция не требует дополнительных управляющих сигналов от системы автоматизации и работает, как независимо, так и в составе всей автоматизации объекта.
диапазон мощностей составляет от 0,37 до 250 кВт, в полностью автоматическом режиме
Автоматическая станция управления предназначена для автоматизированного управления группой насосных агрегатов с асинхронными электродвигателями, работающих в системах холодного и горячего водоснабжения, работает как составная часть системы электрооборудования тепловых пунктов коммунального хозяйства.
Данные станции применяются для повышения экономичности, надежности и износостойкости работы всех насосных агрегатов. Применение станции серии АСУ значительно снижает риск поломки электродвигателей и прорыва трубопроводов.
Автоматические станции управления используются как с одним преобразователем частоты для группы насосных агрегатов, так и с преобразователем частоты для каждого насосного агрегата.

Системы регулирования станций подразделяются:
РКЧ - регулирование каскадно-частотное. В систему входит один преобразователь частоты (далее ПЧ) на все насосные агрегаты, обеспечивающий плавное регулирование параметров эксплуатации. Управление насосами осуществляется при помощи программируемого логического контроллера (далее ПЛК), параметры задаются посредством операторской панели управления, также имеется режим ручного управления станцией и прямых пусков насосных агрегатов от сети. Производительность установки регулируется путем включения/выключения требуемого числа насосов, в зависимости от водопотребления. В зависимости от времени и технических неисправностей происходит автоматическая смена насосов, что обеспечивает равномерную наработку насосов, а так же бесперебойность водоснабжения. Рекомендуется применять при мощностях электродвигателей не более 15кВт.
РКЧП - регулирование каскадно-частотное с устройствами плавного пуска. В систему входит один ПЧ на все насосные агрегаты и устройства плавного пуска (далее УПП) для каждого насоса, обеспечивающие плавное регулирование параметров эксплуатации и исключение гидравлических ударов при прямом пуске насосных агрегатов. Управление и логика работы аналогична РКЧ. Рекомендуется применять при мощностях электродвигателей более 15кВт во избежание гидравлического удара на водопроводные системы.
РКЧС - регулирование каскадно-частотное синхронное. В систему входят ПЧ для каждого насоса, обеспечивающие плавное регулирование параметров эксплуатации. Управление насосами осуществляется при помощи программируемого логического контроллера (далее ПЛК), параметры задаются посредством операторской панели управления.
Производительность установки регулируется путем включения/выключения требуемого числа насосов. Все одновременно работающие насосы синхронно изменяют частоту вращения (производительность) в зависимости от изменения расхода в системе потребления. В зависимости от времени и технических неисправностей происходит автоматическая смена насосов, что обеспечивает равномерную наработку насосов, а также бесперебойность водоснабжения. Система характеризуется широким диапазоном задаваемой величины поддерживаемого давления и отсутствием резких скачков/провалов давления в сети.
При проектировании электрооборудования объекта не требуется разрабатывать дополнительные схемы для данной серии станций АСУ, достаточно в однолинейной схеме ВРУ указать полное название, отразить количество вводных линий и насосных агрегатов. При проектировании автоматизации и тепломеханической части проекта необходимо учесть элементы по схеме внешних соединений.
